重慶斜管工作原理,斜管沉淀池構造,斜管填料
作者來源:gysxlc 發布時間： 2018/7/28 10:12:03 標簽：斜管 斜管填料
導讀：斜管沉淀池具有沉淀面積增大;沉淀效率高,產水量大;水力條件好,雷諾數Re小,弗羅德數Fr大.等優點,有利于沉淀.
斜管工作原理
設斜管沉淀池池長為L,深度為H.池中水平流速為v，顆粒沉降速度為u0，在理想狀態下，L/H=v/u0。可見L與v值不變時，池身越淺，可被去除的懸浮物顆粒越小。若用水平隔板，將H分成3層.每層層深為H/3，在u0與v不變的條件下，只需L/3，就可以將u0的顆粒去除，也即總容積可減少到原來的1/3。如果池長不變，由于池深為H/3.則水平流速可增加到3v，仍能將沉速為u0的顆粒除去，也即處理能力提高3倍。同理，將沉淀池分成n層就可以把處理能力提高n倍。這就是淺池理論。

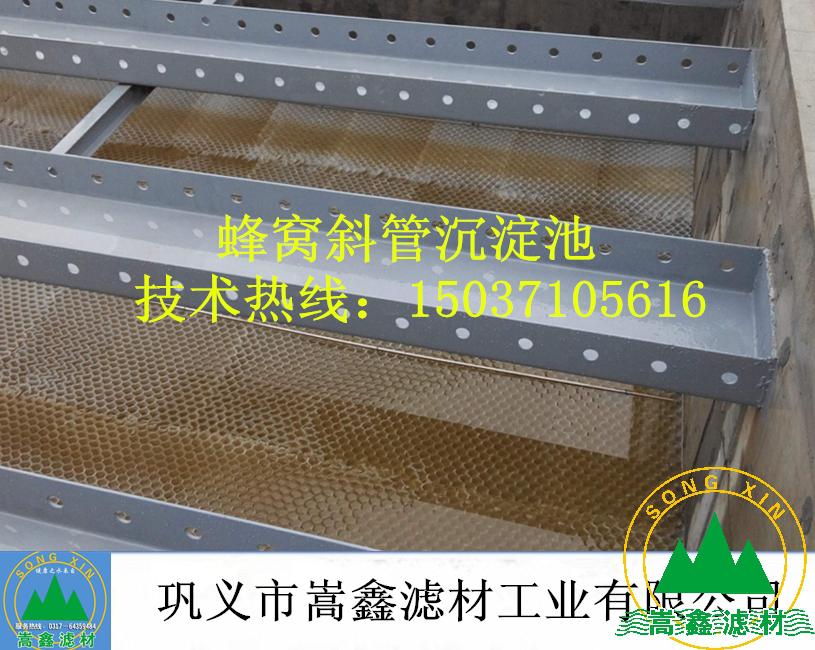

斜管沉淀池的構造
在斜管沉淀池中按水流與污泥的相對運動方向可分為上向流、同向流和側向流三種。而實際應用的斜管沉淀池只有上向流、同向流兩種形式。水流自下而上流出，沉淀污泥沿斜管壁自動滑下，稱為上向流沉淀池。水流水平流動，沉淀污泥沿斜板壁面滑下，稱為側向流斜板沉淀池。上向流斜管沉淀池是目前在實際工程應用中最常見的基本形式。
(1)配水區。斜管沉淀池的進水區高度應不小于1.5m，以便均勻配水。為了使水流均勻地進人斜管下的配水區.進口一般應考慮整流措施，可以采用穿孔墻。整流配水孔的流速一般要求不大于反應池出口流速，通常在0.15m/s以下。
(2)沉淀區。斜管沉淀池采用乙丙共聚、玻璃鋼或聚氯乙烯蜂窩斜管填料.傾角為60度。斜長1m，內切圓直徑為3-50mm不等，根據水質可以改變內切圓直徑，以達到最佳沉淀效果。
(3)清水區。斜管頂部以上清水區高度為1.0-1.5m,
(4)積泥區。斜管沉淀池多采用斗式排泥，靠重力將積泥排到污泥池后進行處理。
優點:(1)沉淀面積增大;(2)沉淀效率高，產水量大;(3)水力條件好，雷諾數Re小，弗羅德數Fr大.有利于沉淀。
缺點:(1)由于停留時間短，其緩沖能力差;(2)對混凝要求高;(3)維護管理較難，使用一段時間后需要更換斜管。
